CNN 中的多种卷积方法

各种卷积运算

group convolution（群卷积或分组卷积）
point-wise convolution (点卷积)
separable convolution（可分离卷积）
depth-wise convolution (深度卷积)
dilated convolution (空洞卷积、扩张卷积)
transposed convolution（转置卷积）

group convolution（群卷积或分组卷积）

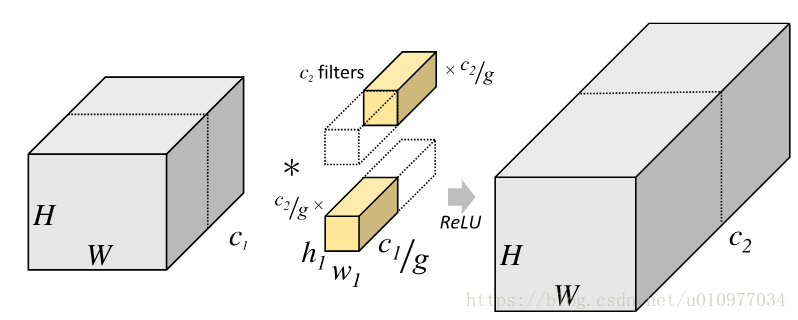

假设上一层的feature map总共有N个，即通道数channel=N，也就是说上一层有N个卷积核。假设群卷积的群数目M。那么该群卷积层的操作就是，先将channel分成M份。每一个group对应N/M个channel，与之独立连接。然后各个group卷积完成后将输出叠在一起concatenate，作为这一层的输出channel。（把feature maps分给多个GPU分别进行处理，最后把多个GPU的结果进行融合。）如下图所示：

point-wise convolution (点卷积)

point-wise convolution是一种卷积操作，而且是一种特殊的卷积运算，代表着卷积核的大小是 1*1。
1*1 卷积核的作用：

实现跨通道信息的融合：加入当前层的特征矩阵为224x224x100，而下一层想要得到224x224x50，可以通过1x1的卷积核进行跨通道信息融合，当然这时也可以通过3x3或5x5的卷积核构建出符合下一层224x224x50的特征矩阵，但是使用1x1卷积核，起到了减少参数的目的。
实现通道数的升维与降维：本来的通道数为100,而下一层的通道数为50，这时就起到了降维的作用。同理假如下一层的通道数为200，这时就是升维。
增加网络的非线性：假如网络本来的通道数为100，而下一层的通道数也是100，这时加入1x1的卷积核并非没有作用，通过1x1卷积核可以增强网络的非线性能力，也可以简单的理解为网络变深了

separable convolution（可分离卷积）

任意指定一个channel，作为卷积核的大小，这样并不影响输入输出的特征图的长宽尺寸，仅仅改变了channel这一维度。举个例子，对于经典的卷积运算，如果说所需的参数量为256x3x3x256=589824。而对于可分离卷积，假设我们指定的卷积核是3x3x4，那首先是256x3x3x4=9216，接下来我们得到了4x256=1024个通道数，下一个过程将channel重新压缩回256，接着有1024x1x1x256=262144，整个过程就是9216+262144=271360。

depth-wise convolution (深度卷积)

深度卷积是拓展Separable convolution而来，可以让卷积核的channel维度等于1，这样就是深度卷积，意为在每一个channel上做卷积。值得注意的是，往往Separable convolution和depth-wise convolution是统称为depth-wise convolution。假设卷积核的shape是[filter_height, filter_width, in_channels, channel_multiplier]，区别仅在于channel_multiplier。
depth-wise separable convolution = depth-wise convolution + point-wise convolution。

dilated convolution (空洞卷积)

空洞卷积是解决pixel-wise输出模型的一种常用的卷积方式。一种普遍的认识是，pooling下采样操作导致的信息丢失是不可逆的，通常的分类识别模型，只需要预测每一类的概率，所以我们不需要考虑pooling会导致损失图像细节信息的问题，但是做像素级的预测时（譬如语义分割），就要考虑到这个问题了。

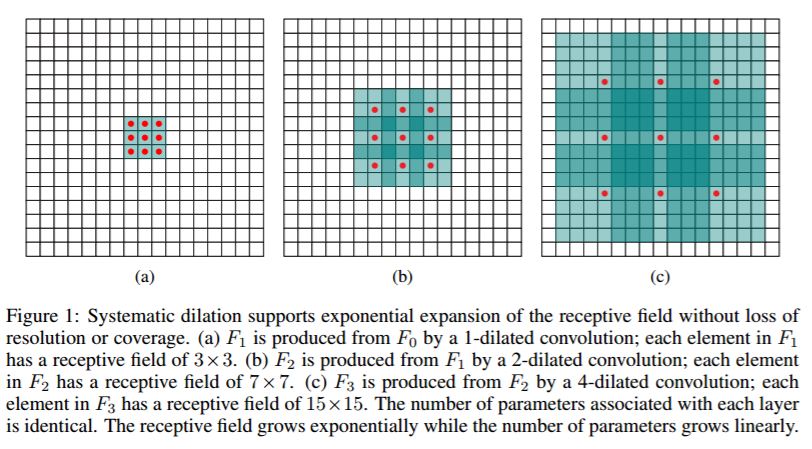

（a）图对应3x3的1-dilated convolution，就是典型的卷积
（b）图对应3x3的2-dilated convolution，实际的卷积kernel size还是3x3，但是空洞为1，相当于kernel的size为7x7，图中只有红色点的权重不为0，其余都为0，把3*3的感受野增大到了7x7。
（c）图是4-dilated convolution，能达到15x15的感受野。
